不锈铁钝化液 产品编号：PV-D03
一．适用材料
适用于所有铁素体不锈钢和马氏体不锈钢,其中430可通过100小时以上盐雾测试,420,420J1,420J2,420F可通过72小时以上盐雾测试,405,434,XM27,403,410,440,440C,443,630,631,632,416,Cr17,410,1Cr13,1Cr12,
0Cr13,2Cr13,3Cr13,4Cr13可通过48小时以上盐雾测试。
二．产品优势
可通过48小时以上盐雾测试,最佳可达480小时。
不锈锈钝化液不含有害物资,有SGS 检测证书。
不改变工件颜色，不改变工件尺寸。
使用简单,加温浸泡即可,节约成本。
自主研发,工艺成熟稳定。
三.操作工艺

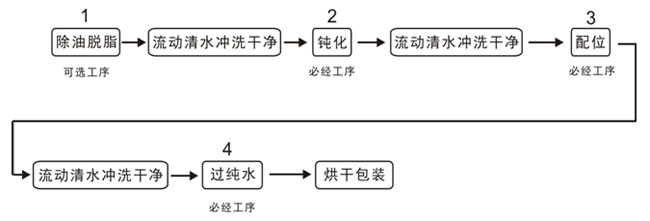

工序说明:
1.除油脱脂，如果确信工件表面无任何油污，锈蚀，杂质(比如刚抛光的工件)，可省略此步。
2.钝化，需要将不锈铁钝化液加温到75度,将工件在钝化液中浸泡30分钟，必经工序。
3.配位，需要将配位剂加温到60度,将工件在配位剂中浸泡30分钟，必经工序。
4.过纯水，时间为3分钟,必经工序。
备注:
1.工件在进入钝化液前必须清洗干净，如工件在钝化前己生锈或有腊的的必须先除锈或除腊。
2.在进行任何一道工序前必须将工件冲洗干净,表面不可有上一道工序的药液残留。
3.工件在进入钝化液之前要尽量干燥，以免工件上夹带的水份冲淡钝化液。
4.在钝化的过程中尽量将钝化槽盖上，以免钝化液的过度蒸发，造成无谓的浪费。
四.注意事项
1.请保持工作场所通风，本产品对皮肤无任何刺激性。
2.钝化处理所用的槽可以是塑料槽或其它槽，但不能使用水泥槽，水泥会使钝化液中和。
3.作业人员在操作时需要戴好劳动保护用具，尽量避免药液与皮肤的接触。
4.废液在排放时需要加入片碱中和到中性(PH值为7)时排放。
5.不锈铁钝化液不燃不爆，但应避免阳光直射，不使用时封好盖后在45摄氏度以下存放。
五.设备要求
1.加热棒或恒温装置。
2.胶框或不锈钢槽若干，胶框需要能耐受75度的温度不变形，可选用聚氯乙稀硬板材或不锈钢槽。
